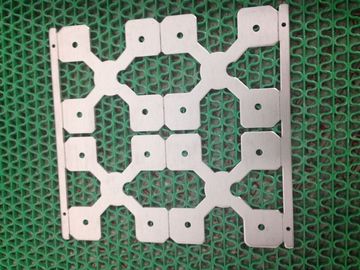

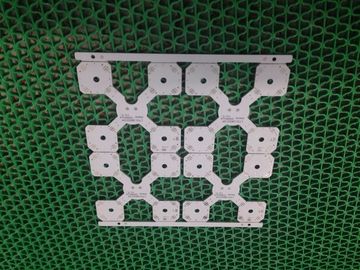

Fabrication multicouche électronique en aluminium de panneau de carte PCB de la carte de carte PCB 94v0 SMD LED
Fabrication professionnelle de carte PCB
Matière première : Aluminium
Épaisseur de conseil : 1.0mm/1.5mm/2.0mm/3.0mm
Couche : 1 couche
Dimension de conseil : Diamètre 30mm, 45mm, 50mm, 55mm, 60mm, 65mm (il peut être adapté aux besoins du client)
Couche de cuivre : 1oz/2oz/3oz
Masque de soudure : Blanc/noir/bleu/rouge
Silkscreen : Noir
Finition extérieure : Immersion de LF HAL/HAL/OSP/Gold/électrodéposition d'argent
Profil d'ensemble : Commande numérique par ordinateur routing/V-Cut/Punching
Tous les paramètres peuvent être adaptés aux besoins du client !
Caractéristique
le produit 1.All font comme UL standar. 2.The obscurcissant la gamme : 0-100% carte PCB élevée de la difficulté 3.Make
4 : Fournissez tous les composants électroniques
5.Good aspect, capacité de dissipation de la bonne chaleur
ensemble 6.PCB
programmes 7.Write pour des clients
FAQ
Q : Quels dossiers employez-vous dans la fabrication de carte PCB ?
A : DXF de Gerber RS-274X, de 274D, d'Eagle et d'AutoCAD, DWG.
Q : Quel format de BOM préférez-vous ?
A : Nous préférons exceler avec le numéro de la pièce de composants, fabricant, quantité, l'information de valeur. Naturellement, autre
le format est correct.
Q : Combien de temps votre citation sera-t-elle envoyée après que j'aie envoyé Gerber, BOM et procédure d'essais ?
A : Pour la carte PCB, notre citation sera envoyée dans un délai de 6 heures. Quant à quelques composants spéciaux, vous pourriez recommander
fournisseurs à nous.
Q : Est-ce que je peux avoir les échantillons menés à examiner ?
A : Oui, nous sommes heureux de fournir des échantillons de module pour examiner et vérifier la qualité, l'ordre mélangé d'échantillon est disponible.
Veuillez noter l'acheteur devrait payer des frais de transport.
Q : que diriez-vous de notre service après-vente ?
A : Après que vous obteniez nos marchandises, si ayez n'importe quels problèmes de qualité, les pls entrent en contact directement avec les ventes responsable des lesquelles soyez.
nous remplacerons les défectueux pour vous immédiatement.
Q : Si toute la carte PCB sera examinée avant la livraison si nous fournissons la méthode d'essai de fonction ?
A : Oui, nous nous assurons que chaque morceau de carte PCB sera examiné avant expédition, nous assurons les marchandises que nous avons envoyées avec le bon
qualité.
Pourquoi nous ?
Qualité
Nos normes de l'UL (E465880) /Rohs assurent des assemblées de qualité du début à la fin. Si c'est un produit fait sur commande simple ou une cadence de production clés en main complexe, la carte PCB de JHD adhérera aux normes les plus de haute qualité.
Capable
La carte PCB de JHD offre le plus en retard dans des capacités et des qualifications d'assemblée assurant que la qualité est établie dans chaque produit que nous fabriquons.
Expérience
Quand il s'agit de votre construction vous voulez un associé que vous pouvez dépendre dessus. Notre équipe de gestion a sur 8 ans de la connaissance combinée d'industrie. Notre équipe d'ingénierie a sur 5 ans d'expérience.
Protection de vos intérêts
La protection de votre propriété intellectuelle est le travail un ! Notre personnel des professionnels qualifiés sont tout le travail dans le cadre d'un contrat strict de confidentialité et traitent votre documentation importante comme ils leurs propres moyens.
Flexibilité
La carte PCB de JHD se glorifie sur notre capacité aux programmes faits sur commande de tailleur autour des besoins de nos clients. La carte PCB de JHD prend du temps d'écouter vos besoins uniques d'affaires et puis de se mettre à les surpasser.
1. Tous les articles ci-dessus ont passé le CE, RoHS, GV, normes d'UL.
2. Toute la forme, taille, couleur, éclat est disponible ici, et l'OEM et l'ODM est bienvenu.
3. Le prix est beaucoup plus fluctuant et il dépend complètement de la quantité que vous avez besoin.
Délai d'exécution
Échantillons : 3-4 jours
Production en série : 7-15 jours (dépendez de la quantité)
Conditions de paiement
T/T, Western Union
Emballage et expédition
Emballage sous vide dans le carton
Capacité d'usine
|
Article
|
Capacité de fabrication
|
|
Préparation de surface
|
OSP
Argent sans plomb d'électrodéposition du bidon HAL d'immersion d'argent d'immersion d'or d'immersion
|
|
Type de couche de carte PCB
|
Côté simple, double côté
|
|
Taille de Max. Working Panel
|
1500mm*600mm
|
|
Mn Taille fonctionnante de panneau
|
4mm*4mm
|
|
Épaisseur de substrat d'AL
|
0.3mm-4mm
|
|
Mn Largeur de conducteur
|
0.15mm
|
|
Mn Espacement de conducteur
|
0.15mm
|
|
Mn Taille de trou de perçage
|
0.2mm
|
|
Tolérance d'épaisseur de plat
|
±0.1mm
|
|
Tolérance de finition de panneau
|
±0.1mm
|
|
Alignement de V-CUT
|
±0.1mm
|
|
Tolérance de diamètre de trou
|
±0.05mm
|
|
Tolérance de position de trou
|
±0.076mm
|
|
Épaisseur de cuivre de finition
|
35um-105um (1oz-6oz)
|
|
Gravure à l'eau-forte sous la coupe
|
>/=2.0
|
|
Uniformité d'électrodéposition de PTH&Panel
|
>90%
|
|
Eing/épaisseur or d'instantané
|
1-5u''
|
|
Épaisseur de masque de soudure
|
15um-35um
|
|
Mn Pont de masque de soudure
|
0.076mm (3mil)
|
|
Écran en soie
|
Blanc/noir (dépendez de vos conditions)
|
|
Conduction thermique
|
1.0~20W/MK
|
|
Tension de tenue
|
C.A. 2000V, C.C 1500~4000V
|
Bouts d'achat
a. Si vous voulez acheter notre carte PCB, vous devriez fournir les dossiers formels d'un Gerber ou le dossier ou n'importe quoi de pareil de *.pcb.
b. Si vous voulez acheter par grande quantité, demandez svp Mr.Hank.
c. Si vous voulez acheter le PCBA, vous devriez fournir les dossiers de Gerber, le dossier de *.pcb, la liste etc. de BOM.
d. Si vous voulez reproduire un certain panneau exsited de carte PCB pour vous, fournir svp d'abord les images très claires, alors si vous êtes satisfait de notre citation d'évaluation, alors pour nous envoyer la chose vraie, ainsi nous peut la copier pour vous.
e. Si aucune de ce qui précède ne peut vous aider, svp contactez-nous directement par Skype, QQ ou email. Nous sommes très heureux de répondre aux questions que vous posez, votre satisfaction est notre destination définitive.
Évaluation de client :
|
L'article est arrivé comme prévu. Le temps d'expédition était rapide considérant la distance qu'il a dû voyager et les articles étaient
emballé d'une telle manière de réduire au minimum des dommages. Je n'ai aucun regret sur employer ce vendeur.
|
|
l'excellent délai de livraison. .what else u de l'emballage. .excellent du vendeur. .excellent du produit. .excellent veulent. .god bénissent.
vendeur recommandé.
|
| Emballage professionnel, expédition rapide, bon contact, les meilleures marchandises. |
La carte PCB de JHD voudrait être votre associé digne de confiance dans le futur proche !
